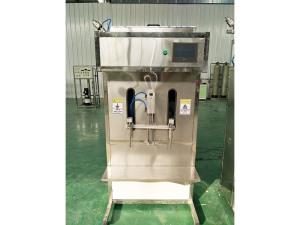

玻璃水灌装机的结构

编辑:青州珠峰包装机械有限公司时间:2021-04-08

  灌装机属于包装机械的范畴。要知道如何选择液体灌装机,先要了解灌装机的结构。玻璃水灌装机的结构主要包括三个部分:储罐、灌装主机和变频调速传输模块。

  1.玻璃灌装机储罐

  储罐位于设备的上方位置,是一个带液位传感器和进料电磁阀的常压储罐。上道工序的进料液通过电磁阀进入罐内。当液位达到相应的液位时,液位传感器发出关闭和停止进料的信号。当料位下降到指定位置时,进料电磁阀自动开启进料。储罐下部有一个排放口,通过管道与灌装主机的吸入管连接。主机工作时,储液罐中的液体被泵入活塞缸,然后通过喷嘴注入瓶中。

  2.液体灌装机

  充液主机是完成充液动作的主要设备。主机前面有几个灌装头,两侧有抽液筒。每个气缸对应一个加注头。储罐中的液体被泵入钢瓶,然后被压出,通过灌装头倒入相应的瓶中。灌装头上有一个微型气缸,驱动小活塞打开和关闭灌装头的喷嘴,起到阀门的作用。当灌装开始之前,将喷嘴插入瓶中,打开离瓶底相应距离的小活塞开始灌装。灌装时灌装头将上升,直到喷嘴关闭并上升到瓶子顶部。灌装台两侧有两个由气缸驱动的限位杆(一个在进瓶口,另一个在出瓶口),与灌装台上的瓶口夹紧装置一起实现准确灌装。

  3.玻璃水灌装机传动模块

  输送电机采用变频器控制,实现无级变速,经济运行。电机启动后,进料筒缩回,空瓶从输送带进料,然后出料筒伸出,进料的空瓶由出料塞停止。进瓶口设有光电开关,用于检测瓶数。当数量与灌装头的数量相同时,气缸伸出以阻止进入瓶子,输送电机停止。灌装完成后,灌装头上升,出料筒缩回,输送电机再次开始转动,将灌装好的瓶子送出。

  好了,关于玻璃水灌装机的结构就与大家分享到这里,有什么问题可咨询本公司!
